尾矿库是矿产资源开发的重要配套设施，其核心意义在于实现尾矿安全处置与资源高效管理。作为矿山生产的”终端仓库”，它通过科学堆存和防渗处理，有效防止尾矿污染土壤与水体，降低环境风险。同时，尾矿库为后续二次选矿、建材原料提取提供资源储备，部分金属元素经技术处理可实现循环利用，推动矿业经济可持续发展。尾矿库选用HDPE土工膜具有重大意义与显著作用。HDPE土工膜具备卓越的防渗性能，能有效阻隔尾矿中有害物质向周边土壤与地下水渗透，避免环境污染与生态破坏。它化学稳定性强，可抵御尾矿中化学物质的侵蚀，保障长期使用效果。同时，土工膜强度高、延展性好，能适应尾矿库的地形变化与沉降。其施工便捷，能快速铺设形成防渗屏障，降低建设成本与周期，为尾矿库的安全稳定运行提供可靠保障。
2025年4月，陕西王总通过公司抖音平台与我们取得联系，了解到王总目前接手一项尾矿库的处理工作，需要采购一批HDPE土工膜用于此次尾矿库的防渗施工，因此，通过搜索联系到我公司，随后，公司工作人员为王总进行了产品详细介绍报价，最终，王总表示对我公司产品服务十分认可，最终决定选择我公司为此次项目提供HDPE土工膜产品。

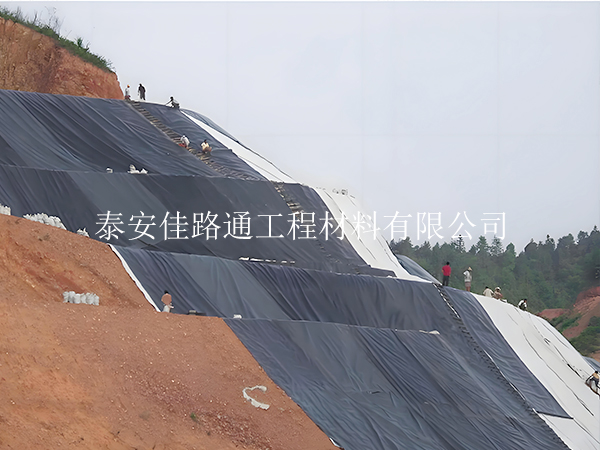

在固体尾矿库铺设HDPE土工膜时，连接技巧至关重要，直接关系到防渗系统的可靠性和耐久性。以下是关键连接技巧和注意事项：
一、连接方式选择
1、热熔焊接
双轨热熔焊接：适用于大面积、长距离的土工膜连接，焊接强度高、密封性好。
单轨挤压焊接：用于修补、局部连接或复杂部位（如拐角、管根），操作灵活。
焊接参数：根据土工膜厚度（如0.75mm、1.0mm、1.5mm等）调整焊接温度（300-450℃）和焊接速度（1.5-3.0m/min），确保焊缝均匀、无气泡。
2、胶粘连接
专用胶粘剂：适用于小面积连接或临时修补，需确保粘接面干燥、清洁，按说明书涂胶并压实。
局限性：胶粘强度低于焊接，耐久性较差，不推荐用于主体结构连接。
二、连接前准备
1、土工膜检查
检查土工膜表面无破损、褶皱、杂质，确保焊接区域平整、清洁。
裁剪土工膜时预留足够的搭接宽度（一般不小于10cm）。
2、基面处理
基面应平整、密实，无尖锐物、石块、树根等，避免刺穿土工膜。
坡面铺设时，基面坡度不宜大于1:2（50%），否则需采取锚固措施。
3、环境条件
焊接时环境温度宜在5-40℃之间，风力小于4级，避免雨雪天气。
低温环境（<5℃）需预热土工膜，高温环境（>40℃）需采取遮阳措施。
三、连接操作要点
1、搭接与对正
土工膜搭接宽度应均匀，纵向搭接不小于10cm，横向搭接不小于15cm。
采用“T”字形接缝，避免十字交叉，减少应力集中。
2、焊接工艺
双轨焊接：
焊接前试焊，调整温度、速度，确保焊缝平整、无漏焊。
焊接时保持焊机匀速移动，焊缝冷却后进行气密性检测（如充气法）。
单轨挤压焊接：
焊接前用砂轮机打磨搭接面，去除氧化层，增加粘接面积。
焊接后检查焊缝外观，确保无漏焊、虚焊。
3、锚固与固定
坡面土工膜需锚固在锚固沟内，锚固沟深度不小于50cm，宽度不小于40cm。
锚固时土工膜应预留一定伸缩量（1%-2%），防止因沉降或温度变化导致撕裂。
四、质量检查与验收
1、外观检查
焊缝应平整、光滑，无气泡、褶皱、烧穿或漏焊。
胶粘接缝应均匀、密实，无空鼓、脱胶现象。
2、非破坏性检测
采用充气法（压力0.15-0.2MPa，保持15分钟）检测焊缝气密性。
使用电火花法检测焊缝绝缘性，确保无漏电点。
3、破坏性检测
随机抽取焊缝样本进行拉伸试验，焊缝强度应不低于母材强度的70%。
五、注意事项
1、施工安全
焊接设备需接地良好，操作人员佩戴防护用品，避免触电或烫伤。
禁止在土工膜上行走或堆放重物，防止损坏。
2、环境保护
焊接废气需通过排烟装置排放，避免污染环境。
废弃土工膜需集中回收处理，禁止随意丢弃。
3、特殊部位处理
管根处理：采用套管或马蹄形收口，确保密封性。
拐角处理：土工膜需折叠成“Ω”形或“L”形，避免直角连接。
新旧膜连接：需清除旧膜表面污染物，采用加强焊缝或补丁处理。
六、常见问题及解决方案
1、焊缝漏焊
原因：焊接温度不足、速度过快、搭接面不清洁。
解决方案：清除漏焊区域，重新焊接并加强检测。
2、土工膜破损
原因：基面尖锐物刺穿、施工机械损坏。
解决方案：采用补丁法修补，补丁面积不小于破损面积的3倍。
3、锚固失效
原因：锚固沟回填不密实、土工膜预留伸缩量不足。
解决方案：重新夯实锚固沟，增加锚固点或采用压条固定。
通过严格遵循上述连接技巧和质量控制措施，可确保固体尾矿库HDPE土工膜防渗系统的可靠性和耐久性，有效防止尾矿渗漏污染环境。
陕西固体尾矿库选择佳路通HDPE土工膜规格：
规格：2.0㎜
每件尺寸：6*50m
执行标准：GB/T17643-2011
总数量：6300㎡
